Le fusible du régulateur de vitesse ne porte pas toujours un marquage explicite. Sur de nombreux véhicules, le circuit d’alimentation du cruise control est regroupé avec d’autres fonctions (éclairage du tableau de bord, contacteur de frein, module de confort), ce qui rend sa localisation moins intuitive qu’on pourrait l’attendre. Identifier le bon fusible exige de croiser le schéma électrique du constructeur avec le modèle et l’année exacts du véhicule.
Fusible du régulateur de vitesse : identifier le circuit sur le schéma constructeur
Un fusible libellé « Cruise Control », « CC » ou « Speed Control » n’existe pas sur tous les modèles. Chez certains constructeurs, la protection électrique du régulateur transite par un fusible partagé avec le contacteur de frein ou le module de carrosserie. Chercher un fusible au nom évident sans consulter le schéma de la boîte à fusibles propre à votre véhicule fait perdre du temps et expose à des erreurs de manipulation.
Le manuel du propriétaire contient un diagramme de la boîte à fusibles avec la correspondance entre chaque emplacement numéroté et la fonction protégée. Si ce document n’est plus disponible, le couvercle de la boîte à fusibles comporte souvent un schéma imprimé ou collé. Nous recommandons de photographier ce schéma avant toute intervention pour travailler avec une référence lisible.
Sur ce point, vous trouverez des précisions complémentaires concernant l’emplacement du fusible régulateur de vitesse sur Auto Test, qui détaille les variantes selon les marques courantes.
L’ampérage du fusible de remplacement doit correspondre exactement à celui d’origine. Installer un fusible d’ampérage supérieur supprime la protection du circuit et peut provoquer un échauffement du faisceau, voire un départ de feu. Un fusible d’ampérage inférieur grillera immédiatement sous charge normale.
Boîte à fusibles habitacle ou compartiment moteur : où chercher
La majorité des véhicules disposent de deux boîtiers de fusibles. Le premier se trouve dans l’habitacle, généralement sous le tableau de bord côté conducteur, parfois derrière une trappe latérale au niveau des genoux. Le second est dans le compartiment moteur, protégé par un couvercle clipsé.
Le fusible du régulateur se trouve le plus souvent dans la boîte habitacle. Le circuit de commande du cruise control passe par le combiné d’instruments et le contacteur de frein, tous deux alimentés depuis le boîtier intérieur. La boîte moteur protège plutôt les circuits de puissance (ventilateurs, pompe ABS, démarreur).

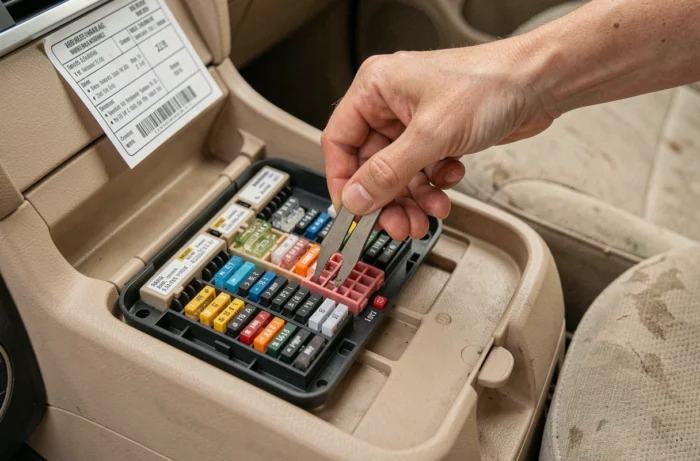

Pour retirer le couvercle de la boîte habitacle, une pression sur les languettes latérales suffit sur la plupart des modèles. Repérez le numéro d’emplacement qui correspond au régulateur sur le schéma, puis localisez physiquement le fusible. Un extracteur en plastique est souvent clipsé à l’intérieur du couvercle.
Diagnostic d’un fusible de régulateur de vitesse grillé
Un fusible grillé se repère de deux façons. L’inspection visuelle montre un filament rompu ou noirci à travers le boîtier translucide du fusible enfichable. Cette méthode a ses limites : une micro-coupure du filament peut être invisible à l’œil nu.
Le test au multimètre en mode continuité est plus fiable. Placez les pointes de touche sur les deux pattes métalliques du fusible retiré. Un fusible fonctionnel affiche une résistance quasi nulle, tandis qu’un fusible grillé indique un circuit ouvert (OL ou valeur infinie).
Symptômes associés à un fusible défectueux
- Le régulateur de vitesse ne s’active plus du tout, sans voyant au tableau de bord ni réponse aux commandes au volant.
- D’autres fonctions cessent simultanément (feux stop, limiteur de vitesse), signe que le fusible protège un circuit partagé.
- Le système fonctionnait normalement puis s’est coupé brutalement, sans dégradation progressive.
Si seul le régulateur est en panne mais que les feux stop fonctionnent, le problème peut venir du module de commande, du commodo ou d’un défaut enregistré dans le calculateur. Un fusible intact n’exclut pas une panne électronique.
Remplacement du fusible et cas où le problème persiste
Contact coupé et clé retirée, retirez le fusible identifié avec l’extracteur. Comparez son ampérage avec celui indiqué sur le schéma. Insérez le fusible neuf de même calibre en l’enfonçant fermement jusqu’au clic de verrouillage des pattes dans le support.
Remettez le contact sans démarrer le moteur. Activez le régulateur pour vérifier que le voyant s’allume et que la fonction répond. Si tout fonctionne, le diagnostic est confirmé.
Un fusible qui regrille après remplacement
Un fusible neuf qui grille immédiatement signale un défaut sous-jacent sur le circuit. Remplacer le fusible une deuxième ou troisième fois sans chercher la cause aggrave le risque. Les origines courantes :
- Un faisceau électrique endommagé par frottement contre une pièce métallique, créant un court-circuit intermittent ou permanent.
- Un contacteur de frein défaillant qui envoie un signal parasite au module de régulation.
- Un module de commande du cruise control en court-circuit interne, cas fréquent sur les véhicules à kilométrage élevé.
Dans cette situation, un diagnostic électronique avec lecture des codes défaut est la seule approche rationnelle. Brancher une valise sur la prise OBD permet de lire les DTC (Diagnostic Trouble Codes) stockés par le calculateur moteur ou le calculateur de carrosserie, et d’orienter la recherche vers le composant fautif.
Rappels constructeurs liés au régulateur
Certains modèles ont fait l’objet de rappels de sécurité portant sur l’interrupteur de désactivation du régulateur de vitesse, en raison d’un risque d’échauffement électrique. Vérifier l’existence d’un rappel en cours sur votre véhicule avant de remplacer un fusible permet d’éviter une réparation inutile sur un composant qui sera remplacé gratuitement par le réseau constructeur.
Un fusible grillé reste la cause la plus courante de panne du régulateur de vitesse, et son remplacement ne prend que quelques minutes avec le bon schéma et le bon calibre. Quand le fusible neuf tient, le problème est résolu. Quand il regrille, le fusible n’est que le messager d’un défaut qu’il faut traquer plus en amont dans le circuit.
