Un disjoncteur 10A sur un circuit de volets roulants n’est pas un calibre par défaut. C’est un choix de protection plus restrictif que le maximum autorisé par la norme NF C 15-100, qui tolère jusqu’à 16A pour des conducteurs de 1,5 mm². Ce calibre impose des contraintes précises sur le nombre de moteurs raccordés et sur le dimensionnement du circuit, contraintes que nous détaillons ici pour éviter les déclenchements intempestifs.
Courant d’appel des moteurs et marge réelle sur un disjoncteur 10A
La puissance nominale d’un moteur de volet roulant est faible en régime permanent. Le problème se situe au démarrage : le courant d’appel d’un moteur asynchrone monophasé peut atteindre plusieurs fois son intensité nominale pendant une fraction de seconde.
Un disjoncteur courbe C (le standard résidentiel) tolère un pic entre cinq et dix fois son calibre avant déclenchement magnétique instantané. En 10A, cela donne une tolérance au pic comprise entre 50 et 100A. Ce seuil paraît confortable pour un seul moteur, mais la situation change radicalement lorsque plusieurs volets démarrent simultanément, par exemple via une commande centralisée ou une scène domotique.
Nous recommandons de vérifier la fiche technique du moteur (Somfy, Simu, Bubendorff ou autre) pour connaître l’intensité de démarrage réelle. Additionner les courants d’appel de tous les moteurs du circuit donne la pointe théorique maximale. Si cette valeur dépasse le seuil magnétique du disjoncteur, le circuit disjoncte à chaque commande groupée.
Retrouvez les conseils d’E-City pour volets roulants pour une approche détaillée du raccordement étape par étape.
Nombre de volets roulants par disjoncteur 10A : règle de calcul
La norme NF C 15-100 ne fixe pas directement un nombre maximal de volets roulants par circuit. Elle encadre la section des conducteurs, le calibre du disjoncteur et le type de protection différentielle. Le nombre de moteurs découle du calcul de l’intensité cumulée, pas d’une règle forfaitaire.
La méthode est la suivante :
- Relever l’intensité nominale de chaque moteur sur sa plaque signalétique ou sa documentation technique (généralement inférieure à 1A pour un volet standard).
- Additionner les intensités nominales de tous les moteurs prévus sur le circuit.
- Vérifier que le total reste inférieur au calibre du disjoncteur avec une marge de sécurité, typiquement 80 % du calibre, soit 8A pour un disjoncteur 10A.
- Prendre en compte la longueur du circuit et les chutes de tension, surtout dans les grandes maisons où le tableau est éloigné des volets.
En pratique, la plupart des installateurs limitent le raccordement à cinq volets roulants sur un disjoncteur 10A. Cette limite empirique couvre la majorité des moteurs du marché, mais elle n’a rien d’absolu : un moteur de volet de baie vitrée de grande largeur consomme davantage qu’un moteur de fenêtre standard.

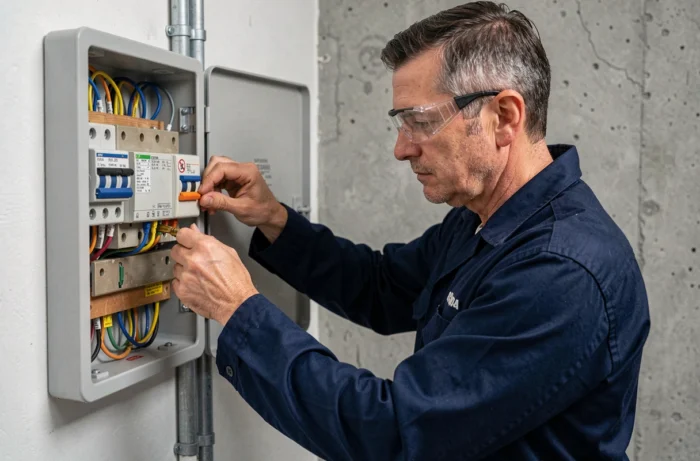

Répartition des circuits volets roulants dans le tableau électrique
Regrouper tous les volets sur un seul circuit est une erreur fréquente. En cas de déclenchement, toutes les ouvertures motorisées deviennent inutilisables. Nous observons régulièrement ce problème dans les rénovations où le tableau n’a pas été redimensionné.
La bonne pratique consiste à créer plusieurs circuits dédiés, répartis par zone (étage, façade) ou par usage. Chaque circuit dispose de son propre disjoncteur et se raccorde à un interrupteur différentiel 30 mA de type AC, suffisant pour des moteurs de volets roulants sans composante continue.
Câblage en étoile ou en repiquage
Deux topologies existent pour alimenter plusieurs volets depuis un même disjoncteur. Le câblage en étoile part du tableau vers une boîte de dérivation, puis distribue un câble individuel vers chaque moteur. Le repiquage passe d’un volet au suivant en série.
Le câblage en étoile facilite le diagnostic en cas de panne et isole chaque moteur. Le repiquage réduit la quantité de câble mais rend le dépannage plus complexe. Dans les deux cas, les connexions doivent se faire dans des boîtes de dérivation accessibles, jamais dans les coffres de volets, pour respecter les exigences de maintenance.
Mise à jour NF C 15-100 édition 2024 et impact sur les circuits de volets
La norme NF C 15-100 a été profondément réorganisée en 2024. L’ancienne structure de 2002, complétée par cinq amendements, a été remplacée par une série de 21 normes publiée le 23 août 2024. Cette nouvelle édition est devenue la référence pour les installations neuves ou entièrement rénovées à partir de septembre 2025.
Pour les circuits de volets roulants, les exigences fondamentales restent stables : circuit dédié, section minimale de 1,5 mm², disjoncteur de 16A maximum. Un calibre de 10A reste conforme, à condition que le calcul d’intensité cumulée justifie ce choix.
La réorganisation en 21 normes modifie surtout la numérotation des parties et la manière dont les bureaux de contrôle vérifient la conformité. Si vous rénovez un tableau complet, le Consuel appliquera cette nouvelle structure lors du contrôle. Nous recommandons de conserver la documentation du fabricant de chaque moteur dans le dossier technique de l’installation, car les vérificateurs s’appuient désormais sur les données constructeur pour valider le dimensionnement des protections.
Le choix entre un disjoncteur 10A et 16A dépend du nombre de moteurs, de leur puissance unitaire et de la longueur du circuit. Pour une habitation avec moins de cinq volets sur un même circuit et des distances de câblage raisonnables, le 10A protège efficacement sans surdimensionner. Au-delà, passer à un 16A évite les déclenchements et offre une marge d’évolution si vous ajoutez des volets ultérieurement.
